ハードロックパネルとは？
ロックパネルは、嵌合式(はめ込み式)の外装用目隠しパネルです。
目隠し、防風効果に加えて、優しいアール形状と豊富なカラーバリエーションにより、高い装飾性を兼ね備えています。

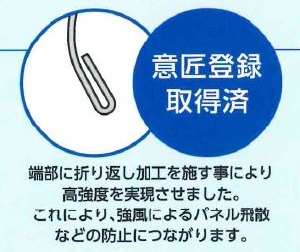

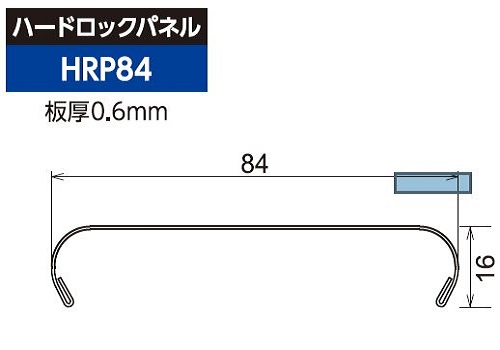

ハードロックパネルは、ロックパネルのエッジ両端を折り返すことによってさらに強度を高めました。
ハードロックパネル (折り返し付) の優位性
- パネルの剛性が強くなるため、ストリンガーピッチを広げてもパネル自体の挫屈が起きにくい。
- 折り返し部分がストリンガーの爪に掛かるため、淡合力がより強くなる。
- 駐車場外階段等、 内側に人が出入りする部分では、パネルのエッジ部分で手を切るなどの心配が無く安全性に優れている。
カラーチャート

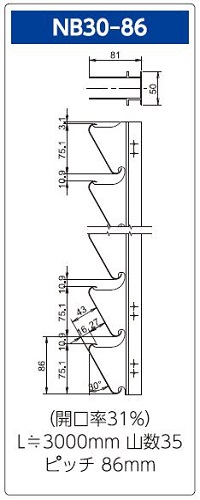

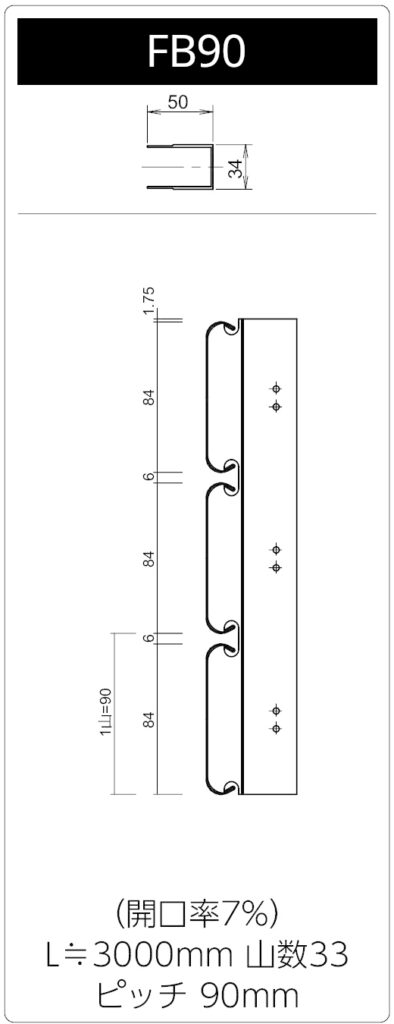

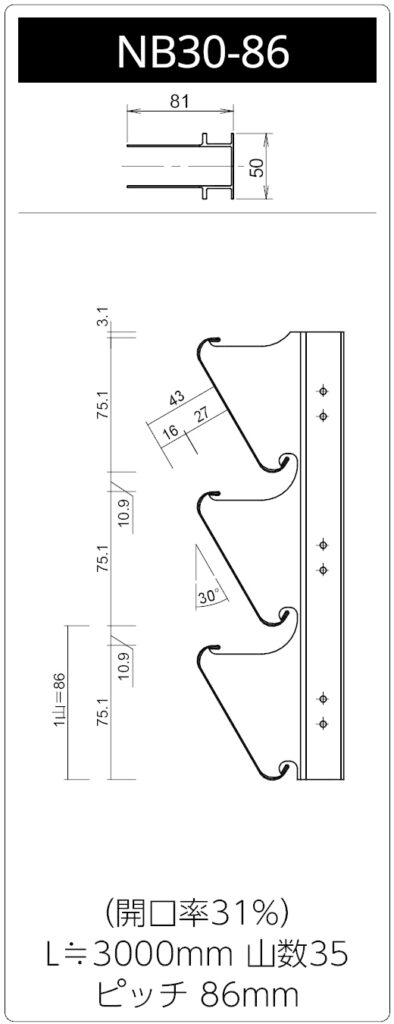

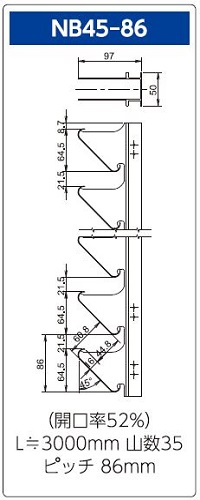

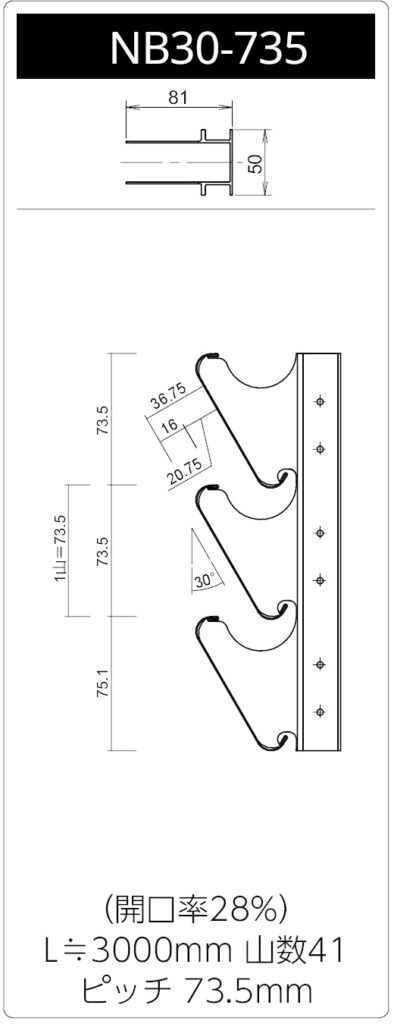

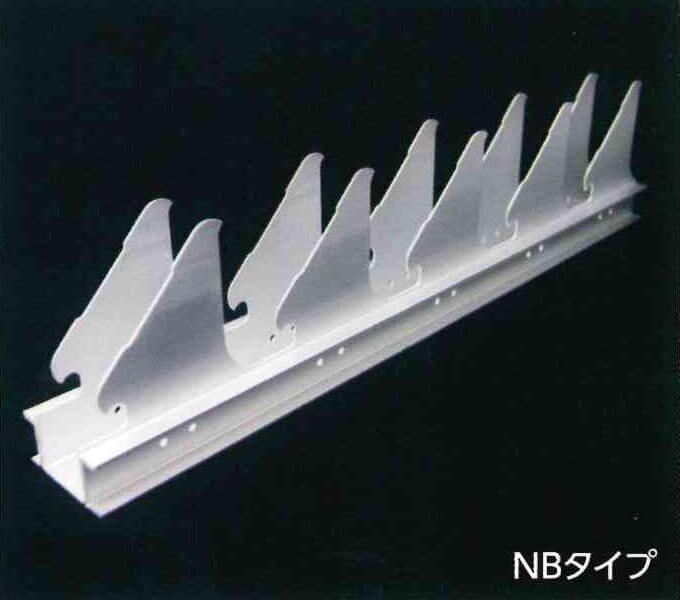

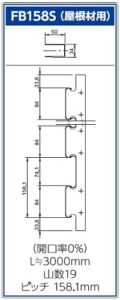

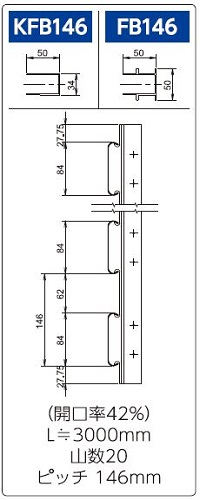

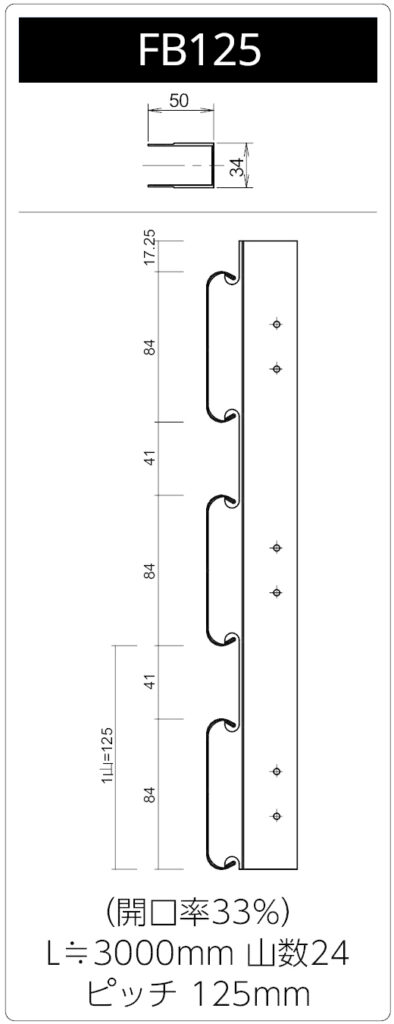

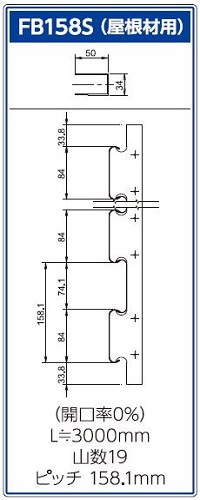

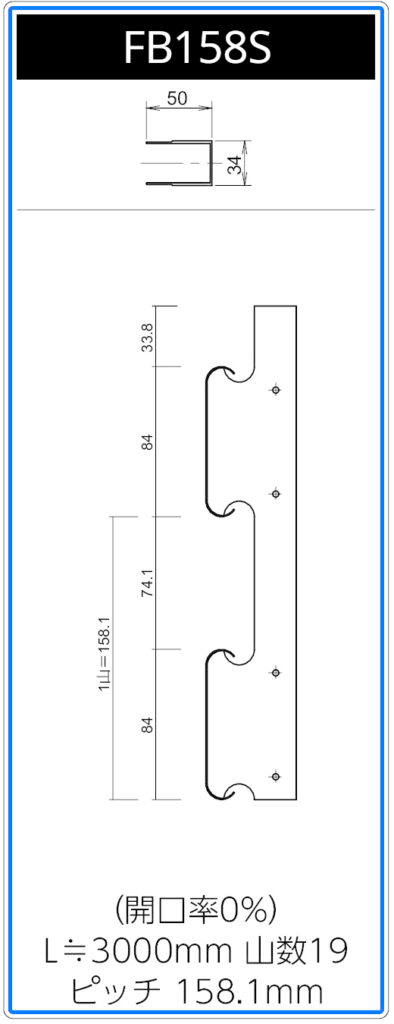

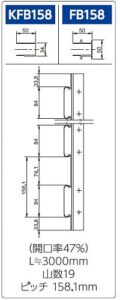

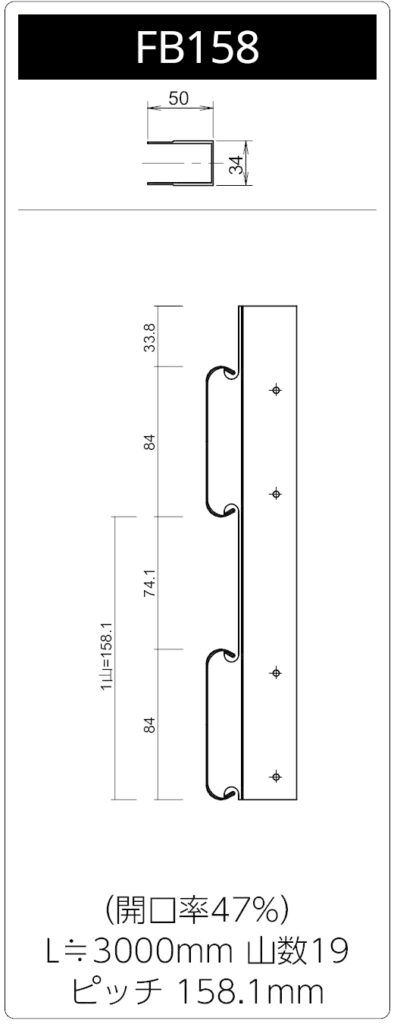

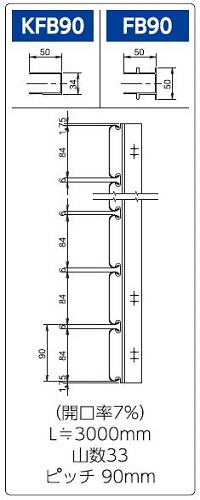

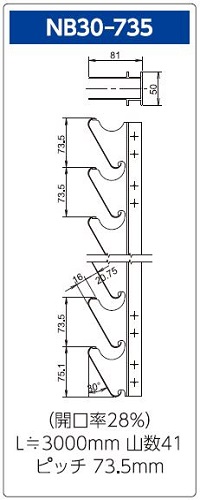

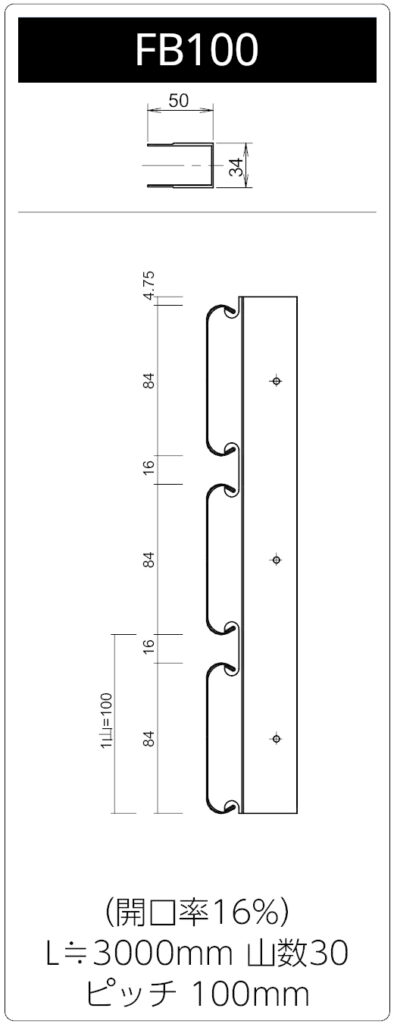

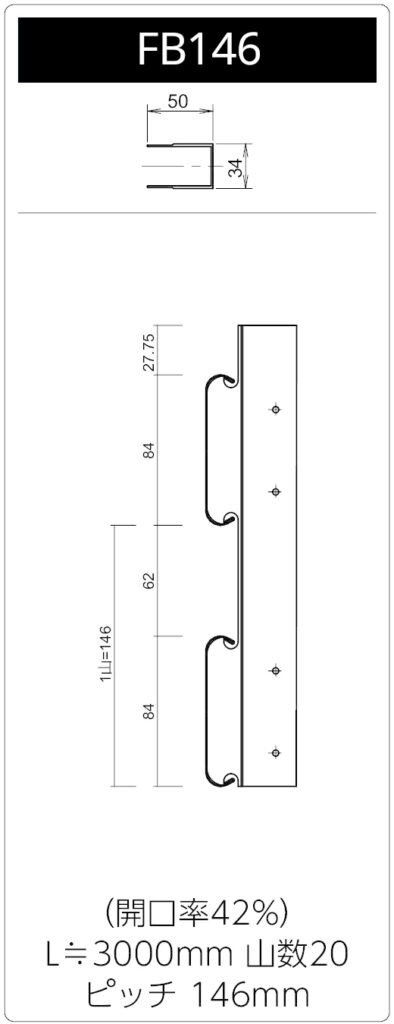

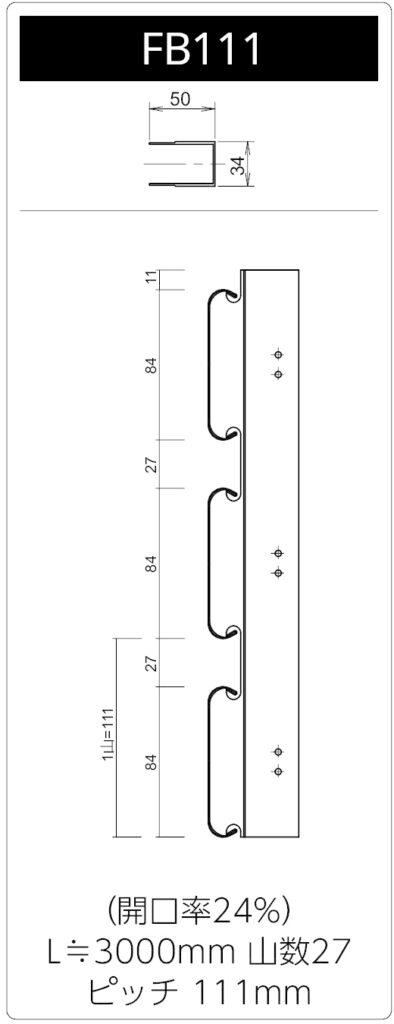

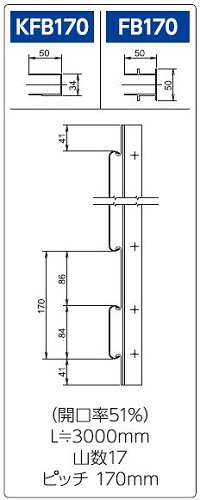

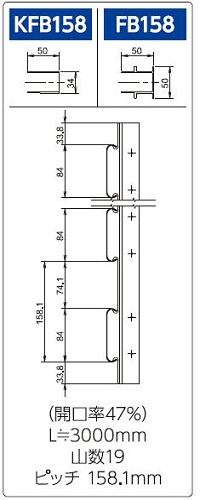

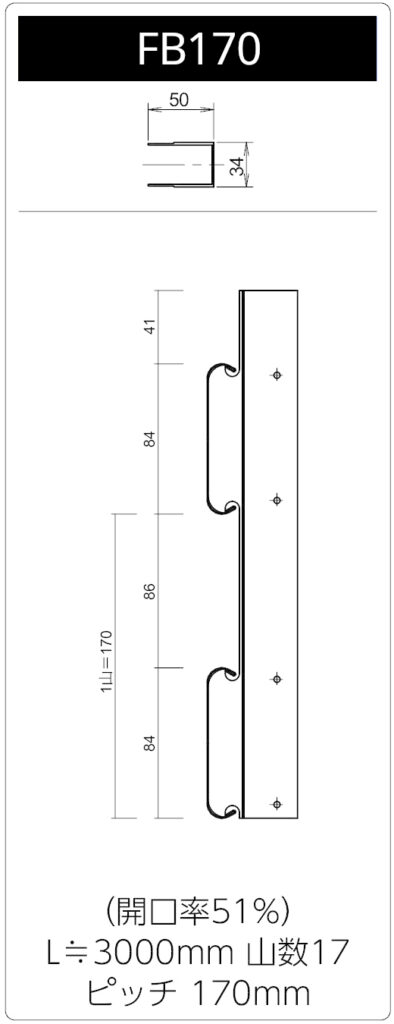

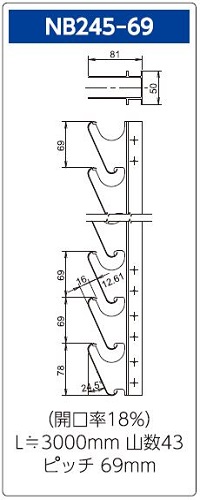

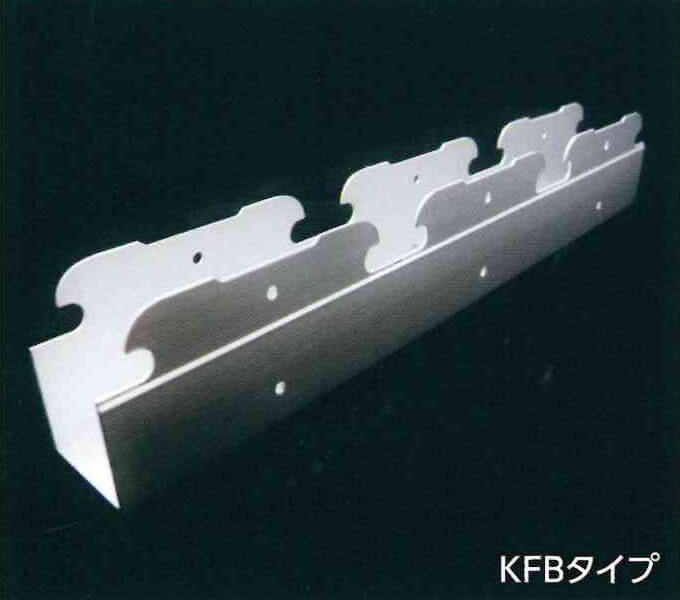

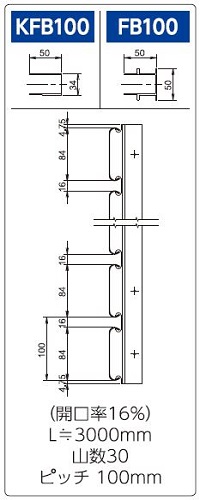

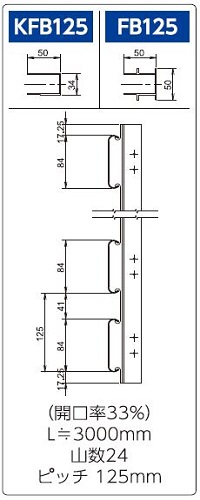

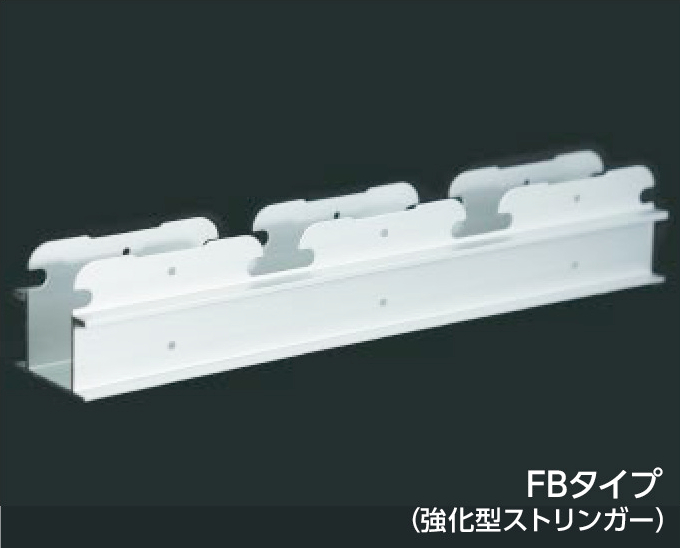

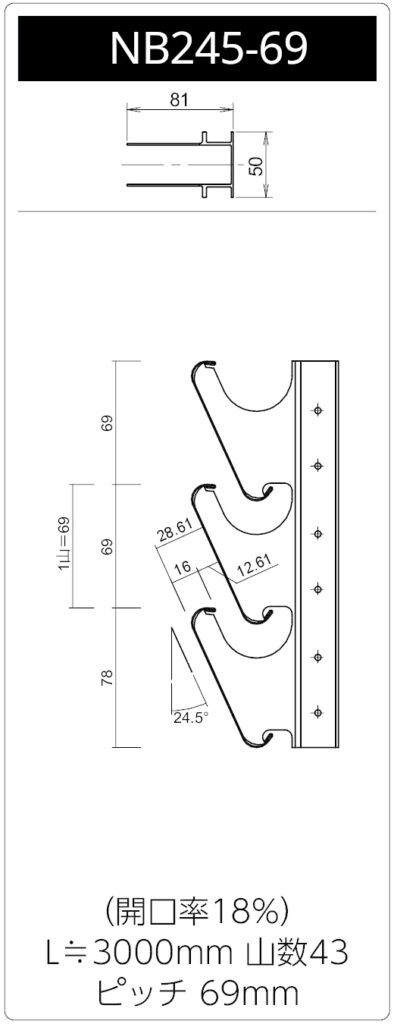

ストリンガーバリエーション

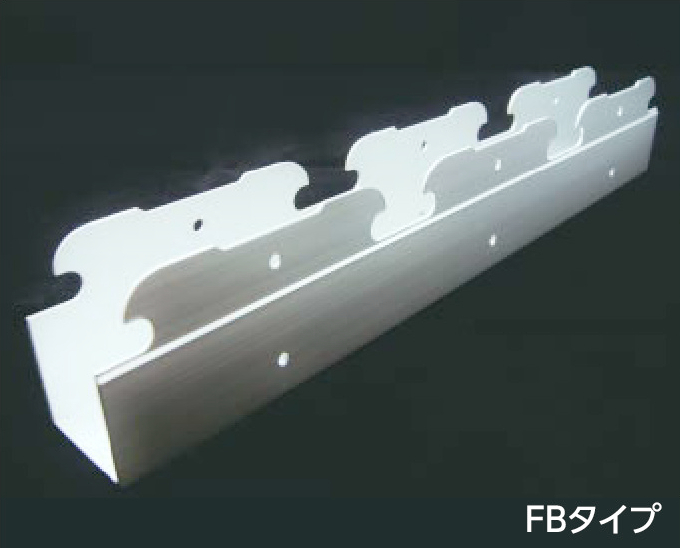

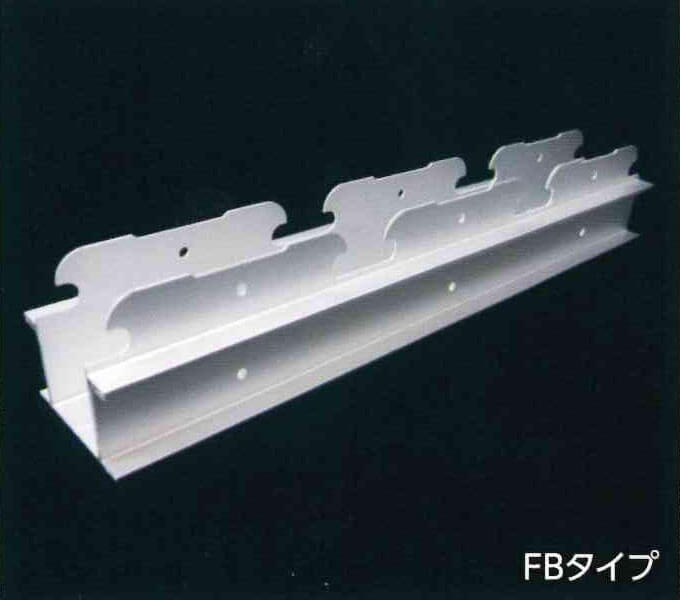

ストリンガー
アルミ合金番号 : A6063S-T5
表面処理 : アルマイトクリア仕上げ (9μm + 7μm)

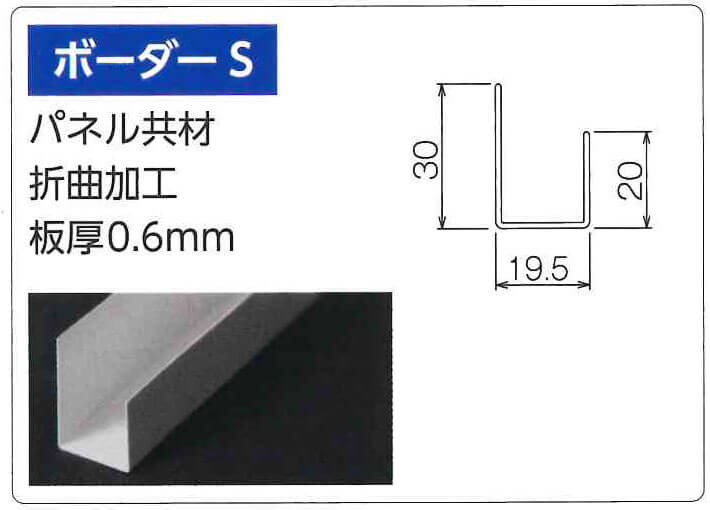

オプション部材

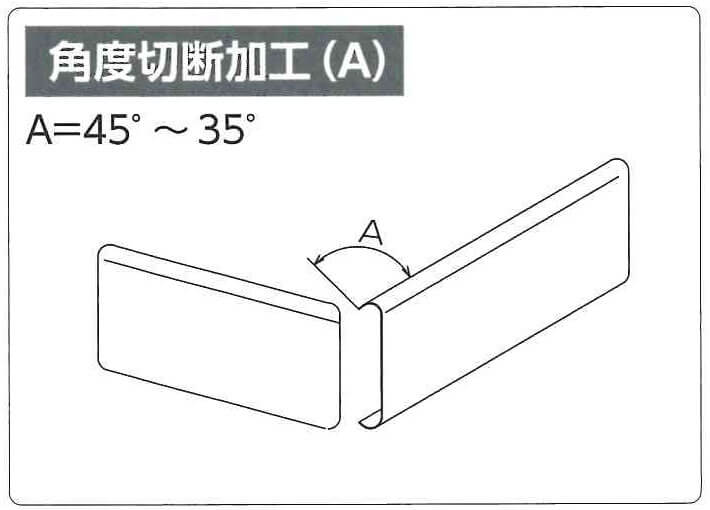

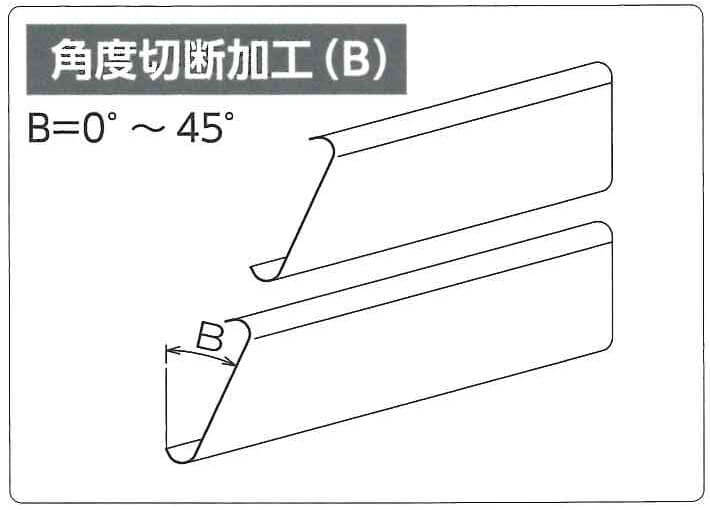

パネルの角度加工には、以下A・Bの確認が必要です
パネル端部の処理

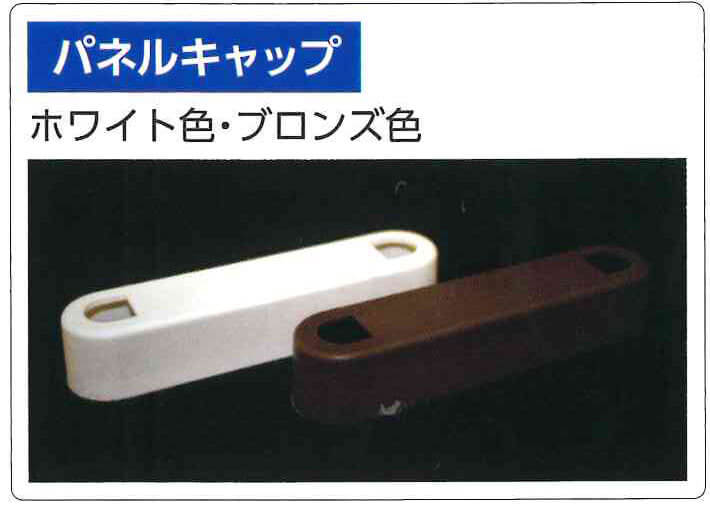

パネルキャップ内側に接着剤を貼付し、パネル本体にはめ込みます。

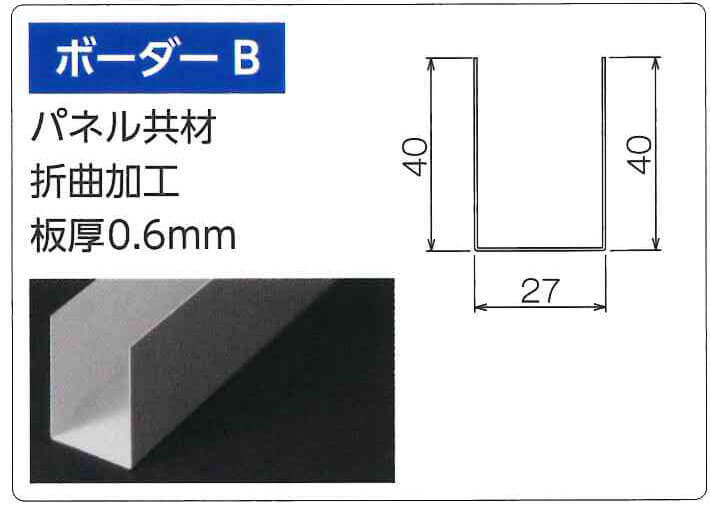

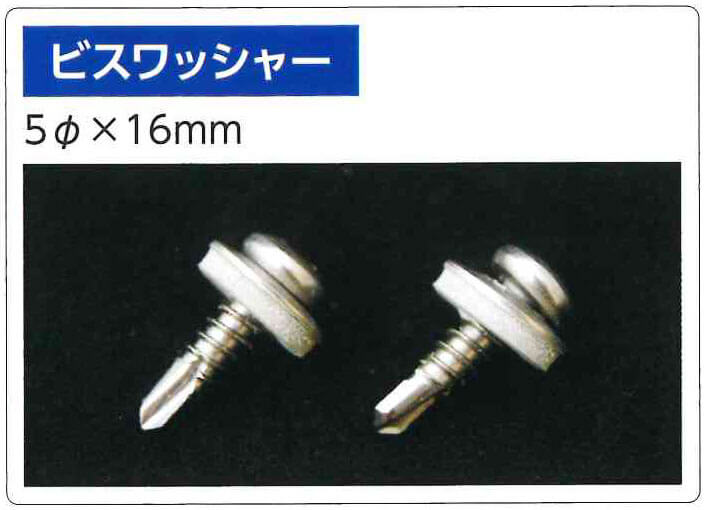

パネル端部にボーダーをはめ込み、上からビス止めします。
ビスはパネル3枚につき1か所を目安に取り付けます。
パネルのジョイント
パネル片方の端部は先端から200mmまでの折り返し部分を切欠き加工してあ
ります（切欠きパネル）。折り返し付きパネル（直物パネル）を先に施工し、上
から切欠き部を被せるように取り付けます。重ね合わせの寸法は150mmを基
準とします。
＊パネルの熱膨張・伸縮による軋み音が発生することがまれにあるため、パネルの
ジョイントは3本繋ぎを目安とし、10mmの目地を設けることを推奨します。

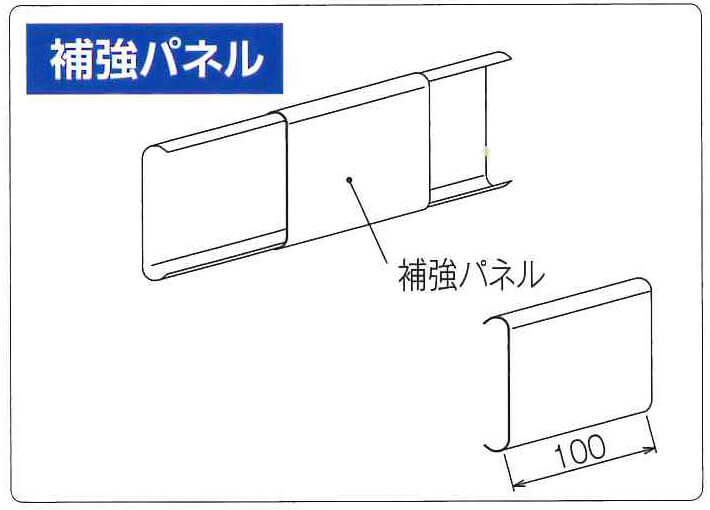

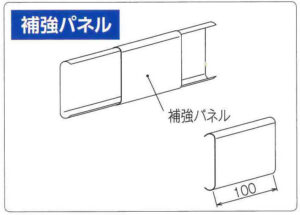

パネルの補強
補強パネルはパネルの裏側からストリンガー
の両端にはめ込みます。

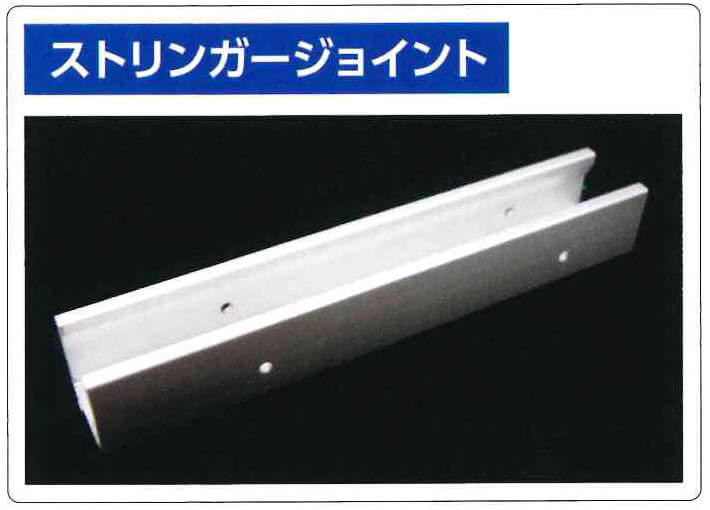

ストリンガーのジョイント

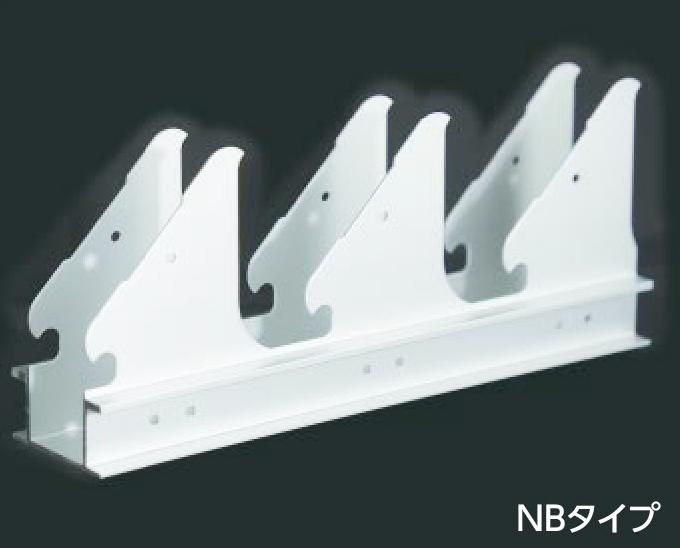

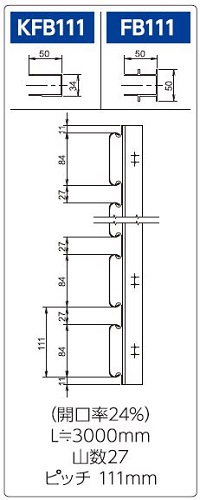

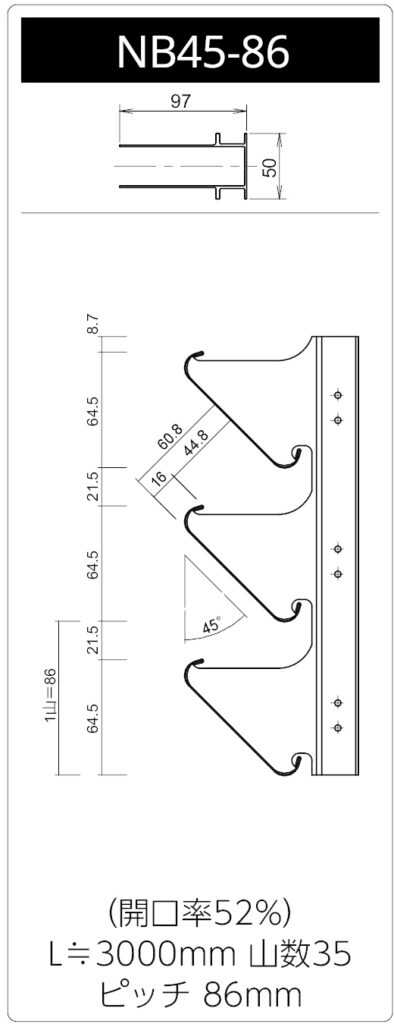

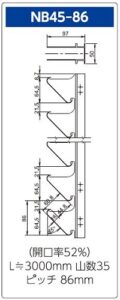

ストリンガーのジョイントは、専用ジョイントを使用します。ストリンガーの内側にジョイントを挿入し側面の穴を合わせて、外側から外側からそれぞれビス4本で固定します。FB100・KFB100以外のストリンガーには各山側面に2箇所ずつジョイント用の穴が開いています。パネルピッチが100mm未満のストリンガー(FB90·KFB90·NBタイプ)は、ストリンガー連結部を中心に、外側の穴同士と専用ジョイントの穴を合わせることで、正しくモジュールが決まります。また、パネルピッチが100mmより大きいストリンガー(FB111~-KFB111~) については、ストリンガー連結部を中心に、内側の穴同士と専用ジョイントの穴を合わせることで、正しくモジュールが決まります。

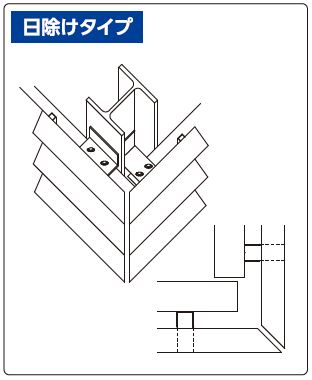

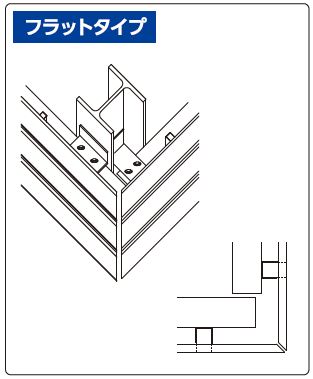

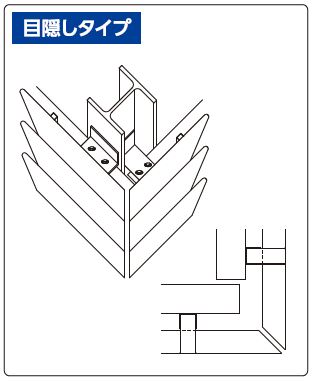

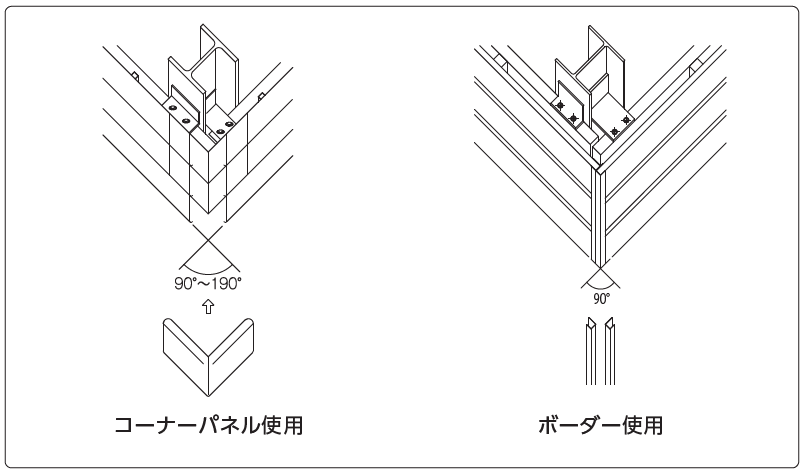

コーナー部納まり

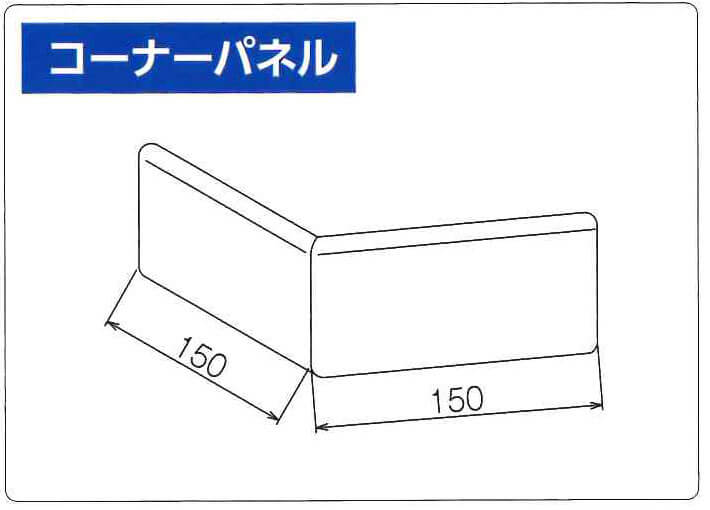

コーナーパネル使用 (左）
コーナー部の角度に合わせてパネルの曲げを調節し、上から被せてはめ込みます。
ボーダー使用 （右）
パネル端部にボーダーを施工し、パネル同士をコーナ部で突きつけます。
コーナー角度切り
【縦貼り】ストリンガー端部をコーナー位置に合わせてカットします。
ストリンガーの隙間は10mm位を目安にします。
役物等で納める場合はビスまたはリベット等でパネルや下地等に留めます。
